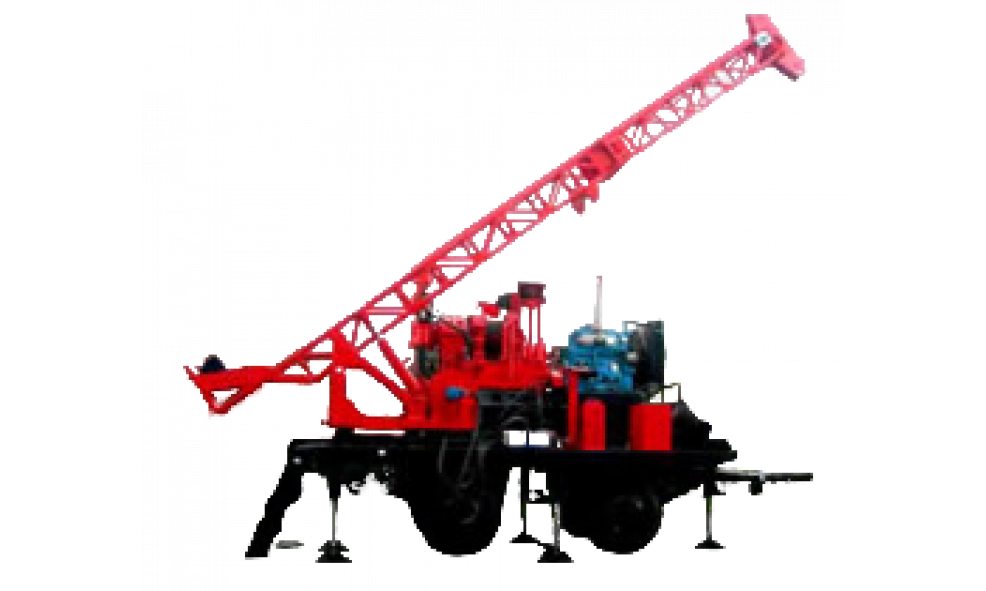

Буровая установка для колонкового бурения

JINFAN XY-5TR

Хит

Новинка

Буровая установка для колонкового бурения

JINFAN XY-5TR

Максимальная глубина бурения, м 1500

Диаметр бурения, мм 114

Мощность двигателя, кВт 58.8

от 3 749 000 ₽

Узнать цену

Внутренний диаметр шпинделя, мм 96, 80

Высота мачты, м 10

Глубина бурения (BQ, 55.5 мм), м 1500

Глубина бурения (HQ, 95 мм), м 800

Глубина бурения (NQ, 75 мм), м 1200

Глубина бурения (PQ, 114 мм), м 600

Грузоподъемность лебедки для проволочной линии, кН 12

Грузоподъемность основной лебедки, кН 40, 23.4, 16, 14, 10.4, 7.2

Давление предохранительного клапана гидравлической системы, кПа 8000

Диаметр барабана основной лебедки, мм 350

Диаметр бурения, мм 114

Диаметр троса основной лебедки, мм 18.5

Длина троса основной лебедки, м 140

Задние домкраты 2/300/80/50

Крутящий момент шпинделя (обратное вращение), Нм 5873, 1710

Крутящий момент шпинделя (прямое вращение), Нм 4663, 2386, 1519, 1374, 1120, 686, 437, 321

Максимальная глубина бурения, м 1500

Масса, кг 3500

Модель XY-5TR

Модель двигателя 4135D

Мотор гидравлической системы 160

Мощность двигателя, кВт 58.8

Насосы гидравлической системы YBC45/80

Объем масла в гидравлической системе, л 100

Основные особенности Механическая трансмиссия и гидравлическая подача шпинделя. Широкий диапазон скоростей вращения. Установка смонтирована на колесном прицепе. Наличие измерительных устройств для точного контроля бурения. Высокая эффективность при использовании метода колонк

Передние домкраты 3/300/80/50

Применение Используется в геологоразведке, включая металлические и неметаллические месторождения, угольные, нефтяные и газовые месторождения. Подходит для бурения в мягких, твердых и разрушенных породах.

Размер цилиндра шпинделя, мм 105/75-500

Скорость вращения шпинделя (обратное вращение), об/мин 67, 230

Скорость вращения шпинделя (прямое вращение), об/мин 87, 170, 267, 301, 362, 591, 928, 1262

Скорость подъема лебедки для проволочной линии, м/мин 120

Скорость подъема основной лебедки, м/с 0.89, 1.74, 2.73, 3.18, 3.74, 6.08

Тип привода зажима для ног гидравлический

Тип привода мачты Гидравлический цилиндр

Тип техники Буровая установка для колонкового бурения на прицепе

Тип топлива двигателя дизель

Тип фильтра гидравлической системы WU-160J

Усилие подачи шпинделя, кН 90

Усилие подъема шпинделя, кН 135

Ход подачи шпинделя, мм 500

Цилиндры отвода гидравлической системы, мм 75/35-450

Цилиндры подачи гидравлической системы, мм 105/75-500

Цилиндры проверки гидравлической системы, мм 75/25-84

Цилиндры проверки зажима для ног, мм 75/25-65

Максимальная глубина бурения, м 1500

Диаметр бурения, мм 114

Мощность двигателя, кВт 58.8

Масса, кг 3500

Компания JINFAN

Wuxi Jinfan Drilling Equipment Company Ltd. (или Jinfan) занимается исследованиями, разработкой и производством мини буровых станков, морских буровых установок, буровых станков с анкерным креплением, установок для бурения водяных скважин и буровых станков для подземных работ, а также буровых инструментов.

Талантливые сотрудники Jinfan могут разработать и изготовить буровые станки в соответствии с индивидуальными требованиями заказчика и в соответствии с областью его применения. Наша компания является ведущим Китайским производителем и поставщиком гидравлических буровых станков на гусеничном ходу, буровых станков с анкерным креплением, и различных буровых инструментов. Данное оборудование подходит для использования в слоях подвергнутых разрыву и других сложных зонах бурения, для геологоразведочных работ, строения водяных скважин и при сохранении водных ресурсов.
